Электрический вышибала: всё, что нужно знать о реле-регуляторе напряжения для мотоциклов
Представьте картину: теплый летний вечер, пустая трасса, вы открываете ручку газа, и вдруг ваш верный железный конь начинает вести себя как капризный подросток. Приборная панель устраивает световое шоу, фары светят то ярче солнца, то тускнеют, а через пару километров мотоцикл и вовсе засыпает мертвым сном прямо на обочине.

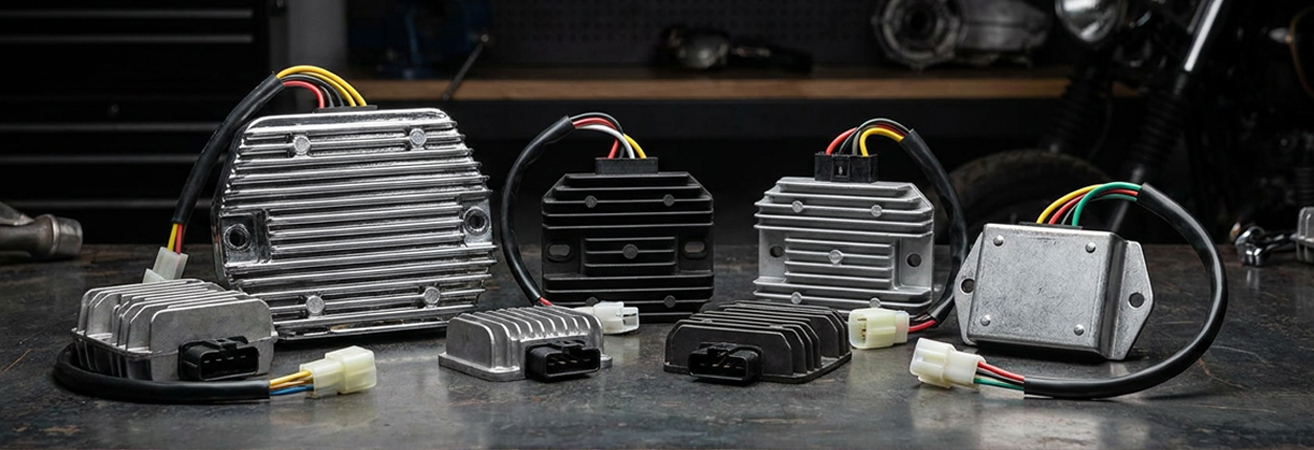

В 90% случаев виновником этой драмы становится скромная, скрытая от глаз коробочка с ребристым радиатором. Знакомьтесь: реле регулятор напряжения для мотоциклов — главный «диспетчер» и «телохранитель» всей бортовой электроники.
В этой статье мы разберем, как устроена эта деталь, почему нельзя просто так взять и поставить на японский спортбайк деталь от советского «Ижа», и когда пора бежать за новым узлом.
Что такое реле-регулятор и зачем оно нужно?
Мотоцикл — это не только рама, мотор и два колеса, но и сложнейшая электросеть. Генератор байка вырабатывает переменный ток. Причем делает это с сибирским размахом: на холостых оборотах выдает около 15 Вольт, а на «красной зоне» тахометра этот показатель может подскочить до 70 Вольт и более.
Если пустить такое напряжение напрямую в сеть, ваш аккумулятор закипит быстрее, чем чайник на плите, а «мозги» мотоцикла (ЭБУ) и светодиодные лампы моментально отправятся в электронный рай.
Здесь-то на сцену и выходит реле регулятор для мотоцикла. У него две важнейшие задачи:
- Выпрямление тока. Оно превращает переменный ток от генератора в постоянный, который только и понимают аккумулятор и потребители.
- Стабилизация напряжения. Реле «срезает» всё лишнее, удерживая напряжение строго в пределах 13,5–14,8 Вольт. Куда девается лишняя энергия? Она превращается в тепло. Именно поэтому корпус реле всегда металлический и ребристый — это радиатор для охлаждения.
Почему реле модельные, а не универсальные?
В головах многих начинающих райдеров (да и некоторых бывалых «гаражных мастеров») живет опасный миф: «Да это же просто стабилизатор! Скручу провода, прикручу изолентой любое реле от скутера или соседского трактора — и погнали!».
Спешим вас расстроить: фокус не удастся. Попытка установить «универсальную» деталь вместо штатной обычно заканчивается красивым, но очень дорогим фейерверком. И вот почему оригинальные и качественные аналоговые реле всегда модельные:
- Разная мощность генераторов. Генератор круизера с кучей диодных подсветок и подогревом всего, что можно подогреть, выдает гораздо больше ватт, чем генератор легкого эндуро. Слабое «универсальное» реле на мощном байке сгорит в первые пять минут работы от перегрева.
- Тип фазности. Генераторы бывают однофазными (на малокубатурной технике) и трехфазными (на большинстве современных мотоциклов). У них принципиально разные схемы подключения.
- Физические размеры и разъемы. У каждого производителя (Honda, Yamaha, Suzuki, BMW, Kawasaki, Harley-Davidson и т.д.) своя конфигурация фишек и длина проводов. Колхозить скрутки в силовой цепи, где гуляют токи в 30 ампер — это прямой путь к вызову пожарных.
- Тип управления. Современные реле могут управляться непосредственно «мозгами» мотоцикла. Обычная «коробочка» просто не поймет сигналов бортового компьютера.
Поэтому, если вам нужна надежность, важно выбирать деталь строго под конкретную модель вашего байка.
Симптомы «смерти»: когда необходима замена реле регулятора мотоцикла?
Реле-регулятор работает в экстремальных условиях: постоянный нагрев, вибрации, летящая из-под колес грязь и влага. Неудивительно, что рано или поздно оно решает уйти на пенсию.
Определить, что требуется замена реле регулятора мотоцикла, можно по следующим симптомам:
- «Выкипание» аккумулятора (Перезаряд). Если из-под сиденья пахнет тухлыми яйцами (так пахнет испаряющийся электролит), а сам аккумулятор вздулся и стал горячим — реле перестало «срезать» лишнее напряжение. В бортовую сеть идет 16–18 Вольт. Срочно глушите мотор, пока не сгорела приборная панель.
- Постоянный разряд батареи (Недозаряд). Вы зарядили аккумулятор дома, проехали 20 километров, заглушили байк у кафе, а завестись уже не можете. Это значит, что реле не дает зарядку на АКБ, и мотоцикл ехал исключительно за счет ресурсов самой батареи.
- «Цветомузыка» на приборке. Фары светят тускло на холостых и начинают слепить встречных водителей при открытии газа. Часто при этом сгорают лампочки головного света.
- Реле холодное при работающем моторе. В норме рабочее реле должно быть теплым или даже горячим (но не обжигающим). Если после получаса езды оно ледяное — увы, оно больше не работает.
Если диагностика подтвердила худшие опасения, не стоит впадать в депрессию и судорожно искать б/у запчасти сомнительного происхождения на разборках. Помните: б/у реле — это кот в мешке, который может умереть в самый неподходящий момент посреди дальняка.
Купить реле регулятор напряжения на мотоцикл с гарантией качества и подбором именно под вашу модель можно в нашем магазине Freeridermoto.
Почему мотоциклисты выбирают Freeridermoto?
- Огромный ассортимент: у нас есть модельные реле-регуляторы как для классических чопперов/круизёров и дорожников, так и для злых спортбайков.
- Профессиональный подбор: наши консультанты сами ездят на двух колесах и не перепутают однофазную схему с трехфазной. Мы подберем деталь точно под ваш байк по модели/году выпуска.
- Удобство покупки: вы можете заглянуть в наш розничный магазин, покрутить деталь в руках и получить консультацию на месте, либо оформить заказ в интернет-магазине с быстрой доставкой в любую точку страны.
Не откладывайте ремонт электрики на потом, ведь исправный реле-регулятор — это спокойствие в дороге, долгая жизнь вашего аккумулятора и всегда яркий свет фары, указывающий путь к новым приключениям.
